	Gebäudethermografie:
-

	Thermografie ist ein bildgebendes Verfahren, das die für das menschliche Auge unsichtbare Wärmestrahlung (auch Infrarotstrahlung genannt) eines Objektes sichtbar macht und die Beurteilung wärmetechnischer Eigenschaften zulässt. Die Thermografie ist ein berührungsloses Messverfahren. Mit ihr lassen sich Temperaturmessungen flächenförmig erfassen und mit Hilfe von Falschfarben darstellen. Das heißt: jeder Temperatur wird auf einer einstellbaren Farbskala eine eigene Farbe zugeordnet. Mit Hilfe der Thermografie kann ein genaues Bild über mögliche thermische Verluste oder vorhandene Wärmequellen ermittelt werden. Allerdings ist das Ergebnis eines Thermogramms abhängig von der Umgebungstemperatur. Der Temperaturunterschied zwischen der Luft und dem wärmeabstrahlenden Objekt sollte mindestens 15 Kelvin (15°C) betragen.

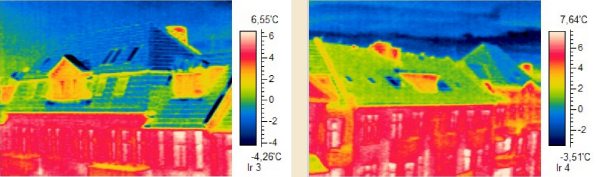

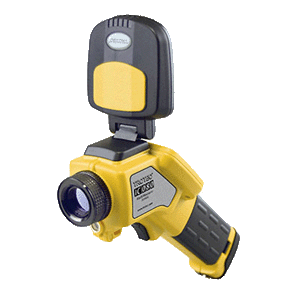

		Infrarotkamera TROTEC IC80
	IR-Kameratyp, Technische Daten: Detektortyp: Focal Plane Array (FPA), ungekühlter Mikrobolometer Temperaturmessung von -20° bis 600° C geometrische Auflösung von 2,2 mrad thermische Empfindlichkeit von 0,1 °C bei 30 °C automatische ColdSpot / HotSpot -Erkennung 4 bewegliche Messpunkte min. Fokus-Distanz 10 cm Einsatzgebiete: Aussen: Wärmeverluste an Fassaden, Dächern, Dachgauben, Einbaufehler an Fenstern, Außentüren und Fensterleibungen, Mauerwerksdefekte, Fehler bei der Wärmedämmung, Wärmebrücken, Innen: Wärmeverluste im Inneren von Gebäuden, Wänden und -decken, Dachschrägen bei ausgebauten Dachgeschossen, Lüftungswärmeverluste, Schimmelpilzbewertung, Ermittlung von Wärmequellen: Überhitzung elektrischer Leitungen, Schalttafeln und -kästen, Leitungsführung bei Fußboden- und Wandheizungen, Leckageortung an Fußbodenheizungen Funktionsprüfung von Kühldecken
	Zunehmend wird die Thermografie im Bauwesen zur Qualitätssicherung bei der Überprüfung des Wärmeschutzes und im Besonderen zum Aufspüren von Wärmebrücken eingesetzt (Bauthermo-grafie). Die besonderen Vorzüge der Thermografie bestehen darin, vorhandene Baufehler zerstörungs-frei und eindrucksvoll nachzuweisen und zu interpretieren.

Aufgabenstellung: Aufspüren von Wärmebrücken in einer Dachwohnung (Bsp.)

Anmerkungen:
Rechts am Bildrand der Thermografieaufnahmen ist die Temperaturskala eingeblendet, in der jeder Temperatur eine Farbe zugeordnet ist. Ganz rechts in der Tabelle sind die Temperaturen an verschiedenen Punkten bzw. an Linien und Quadraten abzulesen.
*) ems = Emmissionsgrad (Der Emissionsgrad ist ein Maß für die Fähigkeit von Materialien, infrarote Energie zu absorbieren oder abzustrahlen. Der Wert kann zwischen 0 und 1,0 liegen.)
Farbverlauf (1) der Thermografieaufnahmen in Abhängigkeit von der Oberflächentemperatur:
Bereich:	weiß	sehr hohe Wärmeabstrahlung	"heiß"
Bereich:	rot/orange/gelb	mittlere bis erhöhte Wärmestrahlung	"warm"
Bereich:	schwarz/blau/violett	mittlere bis geringe Wärmestrahlung	"kalt"

	Um Oberflächentemperaturen an bestimmten Stellen festzustellen, können Meßpunkte bzw. -linien und -bereiche gesetzt werden. Sie sind als Max, P01, P02, L01, S01 usw. sowie als Min.Temp. für Minimaltemperatur und Max. Temp. als Maximaltemperatur dargestellt.
	1. Wandecke, Anschlüsse an die Holzkonstruktion	Bj. 1983

	IR Info	Value
	IrNo 2	ems 0,95*)
	Label	Value [°C]
	Max:Temp	25,55
	P02:Temp	19,05
	P03:Temp	19,12
	P04:Temp	20,09
	P05:Temp	19,83
	L02:Max	24,81
	L02:Min	18,83
	S01: Max	24,84
	S02: Max	18,83

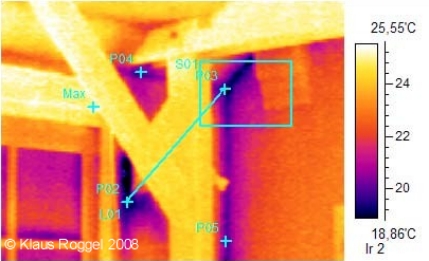

	IR-Bild 2: Raumecke mit verschiedenen Wärmebrücken: (schwarz/blau/violett = hoher Wärmeverlust!)
	P02 - am Durchlass der Windstrebe an der Wand P03 - am Wandixel (Dachschräge an Ziegelwand) P04 - am Durchlass der Zange an der Wand		Das Beispiel zeigt den Oberflächen-temperaturverlauf um 10:40 Uhr.


		rote Kurve: Wärmeverlauf gem. L02 [°C]
		Mögliche Ursache:
		Die Wärmedämmschicht aus Mineralwolle
		umschliesst die Konstruktionshölzer
		nur unzureichend und die Dampfsperre
		ist lückenhaft angeschlossen.

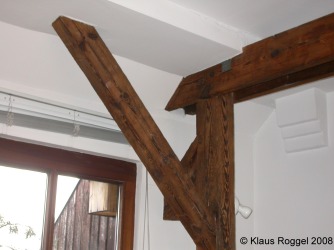

Foto der Raumecke (vgl. mit obigem IR-Bild)

2. Dachflächenfenster

Bj. 1983

	IR Info	Value
	IrNo	9
	ems	0,95*)
	distance	5 m
	Label	Value [°C]
	P01:Temp	16,33
	P02:Temp	24,48
	S01:Max	26,48
	S01:Min	15,04
	weißer Bereich unter dem Fenster: starke Wärmestrahlung des Heizkörpers

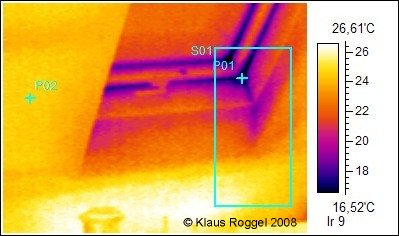

	IR-Bild 9: Dachflächenfenster mit Wärmebrücken: (schwarz/blau/violett = hoher Wärmeverlust!)
	P01 - Fensterrahmen an der Leibung und am Glasrand P02 - Schrägdachfläche Gipskartonplatte (ist OK) S01 - Quadrat zeigt Temperaturunterschied von 11 °C		Das Beispiel zeigt den Oberflächen-temperaturverlauf um 10:55 Uhr.

Ursache:
a) Wärmeverluste am Glasrandverbund
b) Die Dichtlippe am Fensterflügel war spröde, so dass die Fensterhölzer an der undichten Fuge stark abkühlen und warme Innenraumluft entweichen kann.

Foto des DF-Fensters (vgl. mit obigem IR-Bild)

Farbverlauf (2) der Thermografieaufnahmen in Abhängigkeit von der Oberflächentemperatur:

Bereich:	hellrot/weiß	sehr hohe Wärmeabstrahlung	"heiß"
Bereich:	grün/gelb//orange/rot	mittlere bis erhöhte Wärmestrahlung	"warm"
Bereich:	schwarz/blau/grün	mittlere bis geringe Wärmestrahlung	"kalt"

3. Fußbodenheizung

Bj. 2007

IR Info	Value
IrNo	2
ems	0,95*)
dist	5 m
Max	37,24
Min	23,40
Label	Value
P01:Temp	36,82
P02:Temp	30,35
P03:Temp	32,47
P04:Temp	35,27
P05:Temp	35,47

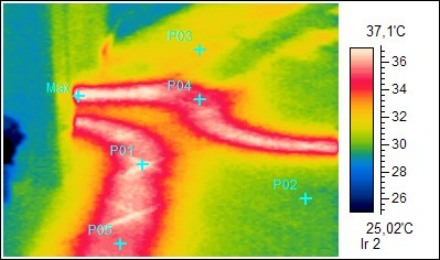

IR-Bild 2: Leitungsführung der Fußbodenheizung

Fußboden: Terrakotta (kein Foto vorhanden)

kälter <

> wärmer

	Nutzen Sie die Thermografie als Dienstleistung zur Lösung Ihrer speziellen Fragestellungen.
	Bei steigenden Energiekosten zahlt es sich auf Dauer für Sie aus, wenn Sie die Schwachstellen Ihres Gebäudes kennenlernen. Wir beraten Sie und machen Ihnen Vorschläge, wie Sie künftig Wärmeverluste vermeiden und folglich Energiekosten sparen können.

	Kosten der Thermografie:
	Im Allgemeinen: Die Kosten richten sich nach dem Zeitaufwand und werden je nach Leistungsumfang berechnet. Auch Pauschalen können vereinbart werden. Bedenken Sie bitte: Thermografieaufnahmen an und in Gebäuden sind im wesentlichen nur im Winterhalbjahr zu empfehlen!

	IR-Kurzreport: Thermografiegutachten für 430,00 EURO - bei Barzahlung
	Pauschalpreis: 450,00 € bei Überweisung (200,00 € Anzahlung zum Ortstermin erbeten)
	Sie wollen wissen, wie es um Ihr Gebäude (Alt- oder Neubau) hinsichtlich des Wärmeschutzes bestellt ist? Sie sind dabei ein Haus oder eine Wohnung zu kaufen? Sie stehen vor der Abnahme Ihres Neubaus?
	Sie wollen zunächst eine Einschätzung über die thermischen Schwachstellen Ihres Gebäudes ohne umfangreiches schriftliches Gutachten mit Beweiskraft für einen evtl. Rechtsstreit?
	Dann bietet sich die Thermografie als schnelle und preiswerte Diagnosemethode an.
	Leistungsumfang: Mündliches Gutachten mit Ortstermin bis zu 4 Std. Zeitaufwand inkl. An- und Abfahrt. Einsatz der Wärmebildkamera inkl. Feststellung und Beurteilung evtl. Baumängel einschl. Beratung.
	Das Gebäude wird außen und innen wärmebildtechnisch gescannt und entsprechende Fotos werden gespeichert. Bei dem ausführlichen Beratungsgespräch werden die festgestellten Mängel beurteilt, die Ursachen ermittelt und Maßnahmen zur Verbesserung des Wärmeschutzes vorgeschlagen.
	Falls - beispielsweise zur Durchsetzung von Gewährleistungsansprüchen - ein schriftliches Gutachten verlangt wird, ergeben sich höhere Kosten. Der Stundensatz beträgt 105,00 €/Std. Für Infrarotfotos mit Begleittext im PDF-Format per Emailversand werden je Foto 35,00 EURO berechnet.

Beispiel eines IR-Kurzreports
	Aus einer Reihe von IR-Fotos wurden in diesem Fall 6 Aufnahmen ausgewählt. Sie zeigen eindrucksvoll zahlreiche inakzeptable Wärmebrücken am und im Gebäude. Die Baufirma musste anschließend nachbessern.
